ZADNJE IN STRANSKE LUČI: zamenjava žarnic

  • 1
  • 2
  • 3
  • 4
  • 5

Smerokazi / Pozicijske in zavorne luči

Kratka karoserijska izvedenka

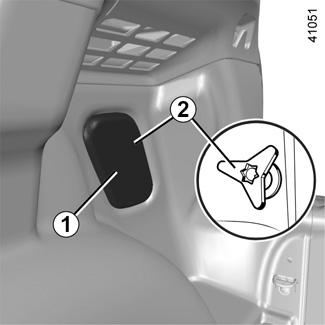

Odprite prtljažnik in odstranite pokrov 1, da dosežete vijak 2, nato odvijte vijak.

Odstranite sklop zadnjih luči.

Odpnite nosilec žarnice za četrt obrata.

Zamenjajte žarnico.

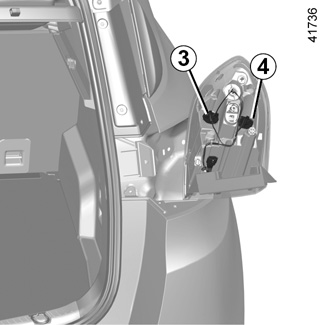

Smerokaz 3

Vrsta žarnice: PY21W.

Zavorna luč 4

Vrsta žarnice: P21W.

Montaža

Pri ponovnem nameščanju ravnajte v obratnem vrstnem redu, pri čemer pazite, da ne poškodujete kablov.

Žarnice so pod tlakom in se lahko ob zamenjavi razletijo.

Obstaja nevarnost poškodb.

Smerokazi/zavorne in pozicijske luči (nadaljevanje)

Podaljšana karoserijska izvedenka

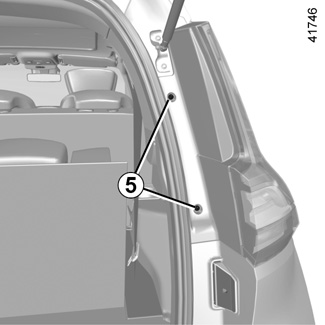

Odprite prtljažna vrata in z orodjem odvijte in odstranite vijake 5.

Žarnice so pod tlakom in se lahko ob zamenjavi razletijo.

Obstaja nevarnost poškodb.

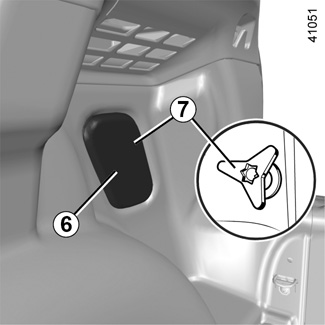

Odprite prtljažnik in odstranite pokrov 6, da dosežete vijak 7, nato odvijte vijak.

Odstranite sklop zadnjih luči.

Odpnite nosilec žarnice za četrt obrata.

Zamenjajte žarnico.

Smerokaz 8

Vrsta žarnice: PY21W.

Zavorna luč 9

Vrsta žarnice: P21W.

Montaža

Pri ponovnem nameščanju ravnajte v obratnem vrstnem redu, pri čemer pazite, da ne poškodujete kablov.

Zadnje luči za vzvratno vožnjo

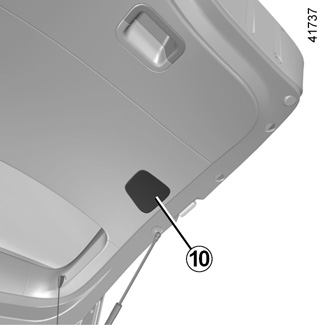

Iz prtljažnika odpnite pokrov 10 na notranji oblogi prtljažnih vrat.

Odpnite nosilec žarnice 11 za četrt obrata.

Vrsta žarnice: W16W.

Montaža

Pri ponovnem nameščanju ravnajte v obratnem vrstnem redu, pri čemer pazite, da ne poškodujete kablov.

Luminescentne luči

Luči so opremljene s sistemom led diod, ki se prižgejo ob vklopu pozicijskih luči.

Glede zamenjave led diod se posvetujte s predstavnikom servisne mreže za vaše vozilo.

Ta osvetlitev ne nadomešča okvarjene pozicijske luči.

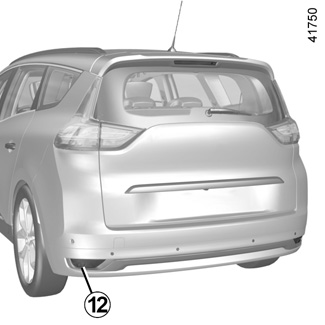

Zadnja meglenka12

S ploščatim izvijačem ali podobnim orodjem odvijte vratca pod zadnjim odbijačem. Dostopajte do nosilca žarnice in ga odvijte tako, da ga obračate proti sredini vozila.

Vrsta žarnice: P21W

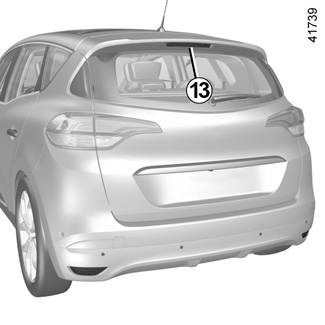

Tretja zavorna luč 13

Posvetujte se s predstavnikom servisne mreže za vaše vozilo.

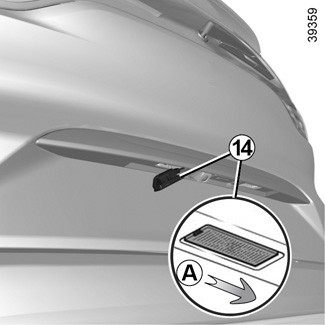

Lučke za osvetlitev registrske tablice 14

Lučko 14 odpnite tako, da jo potisnete v desno (premik A).

Snemite pokrovček lučke, da boste lahko prišli do žarnice.

Vrsta žarnice: podolgovata žarnica W5W.

Žarnice so pod tlakom in se lahko ob zamenjavi razletijo.

Obstaja nevarnost poškodb.

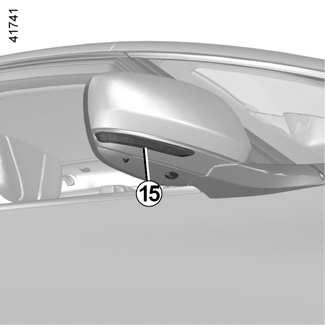

Bočni smerokazi 15

Posvetujte se s predstavnikom servisne mreže za vaše vozilo.
