KAMERA ZA VZVRATNO VOŽNJO

  • 1
  • 2
  • 3
  • 4
  • 5

Delovanje

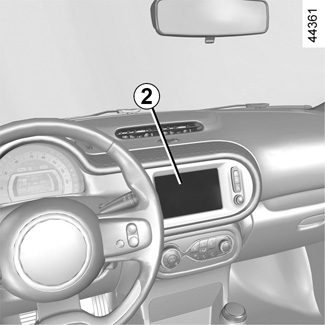

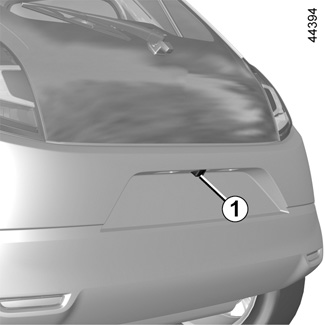

Pri vklopu vzvratne prestave (in do pet sekund po preklopu v drugo prestavo) kamera 1, nameščena poleg luči, na zaslonu multimedijskega sistema 2 prikazuje sliko okolice za vozilom, spremljata pa jo pomični in fiksni indikator oddaljenosti.

Ta sistem se uporablja najprej s pomočjo enega ali več indikatorjev oddaljenosti (pomični za smer in fiksni za razdaljo). Ko je doseženo rdeče območje, si za natančno zaustavitev pomagajte s prikazom odbijača.

Opomba:

- kamera za vzvratno vožnjo ne sme biti prekrita (z umazanijo, blatom, snegom itd.).

- odvisno od izvedenke vozila lahko nastavljate določene parametre prek zaslona večpredstavnostnega sistema 2. Za dodatne informacije glejte navodila za multimedijski sistem.

Ta funkcija predstavlja dodatno pomoč. Zato ne more v nobenem primeru nadomestiti voznikove pazljivosti in odgovornosti.

Voznik mora biti stalno pozoren na nepredvidene dogodke, ki se lahko zgodijo med vožnjo: zatorej pri vzvratni vožnji vedno pazite, da za vozilom ni premičnih ovir (kot so na primer otrok, žival, otroški voziček, kolo...) oziroma manjših ali ožjih ovir (srednje velik kamen, količek...).

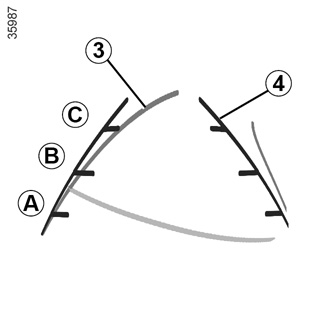

Indikator oddaljenosti 3 (glede na vozilo)

Na zaslonu multimedijskega sistema 2 je prikaz modre barve. Prikazuje smer vozila glede na položaj volana.

Fiksni indikator oddaljenosti 4

Fiksni indikator oddaljenosti sestavljajo barvne oznake AB in C, ki kažejo razdaljo za vozilom:

- A (rdeča) na razdalji približno 30 centimetrov od vozila;

- B (rumena) na razdalji približno 70 centimetrov od vozila;

- C (zelena) na razdalji približno 150 centimetrov od vozila.

Ta indikator oddaljenosti se ne premika in kaže smer vozila pri poravnanih kolesih.

Ta funkcija predstavlja dodatno pomoč. Zato ne more v nobenem primeru nadomestiti voznikove pazljivosti in odgovornosti.

Voznik mora biti stalno pozoren na nepredvidene dogodke, ki se lahko zgodijo med vožnjo: zatorej pri vzvratni vožnji vedno pazite, da za vozilom ni premičnih ovir (kot so na primer otrok, žival, otroški voziček, kolo...) oziroma manjših ali ožjih ovir (srednje velik kamen, količek...).

Motnje delovanja

Ko je vklopljena vzvratna prestava in sistem zazna napako pri delovanju, se na multimedijskem zaslonu začasno prikaže črn zaslon 2.

To lahko povzroči okvara, ki vpliva na kamero ali zaslon (jasnost, fiksna slika, zapoznela komunikacija itd.).

Če se začasen prikaz črnega zaslona nadaljuje, se posvetujte s pooblaščenim prodajalcem.

Zaslon prikazuje zrcalno sliko kot vzvratno ogledalo.

Indikatorji oddaljenosti so prikazani s projekcijo na ravnih tleh; te informacije ne smemo upoštevati, ko se prikaže na navpični površini predmeta ali na tleh postavljenem predmetu.

Predmeti, ki se pojavijo na robu zaslona, so lahko deformirani.

V primeru močne svetlobe (sneg, vozilo na soncu …) je lahko vidljivost kamere motena. Če je prtljažnik odprt ali slabo zaprt, se na instrumentni plošči prikaže kontrolna lučka 2, prikaz kamere pa izgine (odvisno od vozila).

Razlika med ocenjeno in dejansko razdaljo

Vzvratna vožnja proti strmem klancu

Nepremične linije 4 prikazujejo krajše razdalje, kot so v resnici.

Predmeti, prikazani na zaslonu, so na klancu v resnici bolj oddaljeni.

Če zaslon na primer prikaže predmet na razdalji D, je dejanska razdalja do predmeta E.

Vzvratna vožnja proti strmem pobočju navzdol

Nepremične linije 4 prikazujejo daljše razdalje, kot so v resnici.

Zato so predmeti, prikazani na zaslonu, na pobočju dejansko bližje.

Če zaslon na primer prikaže predmet na razdalji G, je dejanska razdalja do predmeta F.

Vzvratna vožnja proti štrlečemu predmetu

Položaj H se zdi bolj oddaljen od položaja J na zaslonu. Kljub temu je položaj H enako oddaljen kot položaj K.

Pri smeri vožnje, ki jo nakazujejo nepremične in premične linije, ni upoštevana višina predmeta. Zato obstaja nevarnost trka vozila s predmetom pri vzvratni vožnji proti položaju K.
