SISTEM ZA POMOČ PRI PARKIRANJU

  • 1
  • 2
  • 3
  • 4
  • 5

Princip delovanja

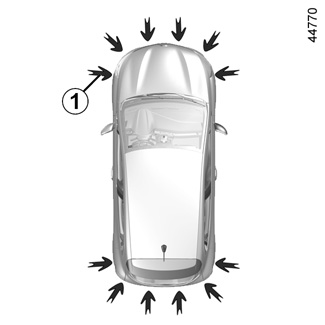

Ultrazvočna tipala, označena s puščicami 1, so nameščena v odbijačih za merjenje razdalje med vozilom in oviro.

Sistem zaznava ovire pred vozilom, za njim in ob straneh, kar je odvisno od vozila.

Sistem za pomoč pri parkiranju deluje le, ko vozilo vozi s hitrostjo, nižjo od približno 10 km/h.

Sistem za pomoč pri parkiranju ne upošteva sistemov za vleko in dodatni tovor ipd.

Te meritve ponazarjajo zvočni signali, ki postajajo čedalje pogostejši, čim bliže je ovira, dokler se ne spremenijo v neprekinjen zvok, ko je vozilo od ovire oddaljeno približno 20 ali 30 centimetrov.

Posebnosti

Pazite, da ultrazvočni senzorji, ki jih kažejo puščice 1, niso prekriti (z umazanijo, blatom, snegom...).

Ta funkcija predstavlja dodatno pomoč, ki med vzvratno vožnjo preko zvočnih signalov ponazarja razdaljo med vozilom in oviro.

Ta funkcija torej v nobenem primeru ne more nadomestiti voznikove pazljivosti in odgovornosti pri vzvratni vožnji.

Voznik mora biti vedno pripravljen na nenadne nepredvidene dogodke, ki se lahko zgodijo med vožnjo: zato med manevriranjem vedno pazite, da v okolici vozila ni majhnih, ozkih premičnih ovir (kot so na primer otroci, živali, otroški vozički, kolesa, večji kamni, stebriček itd.) v mrtvem kotu.

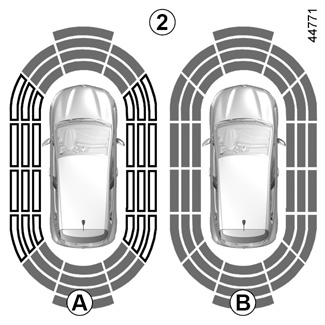

Opomba: zvočne signale dopolnjuje prikaz 2, ki omogoča pregled okolice vozila.

Treba je prevoziti nekaj metrov, preden se vključi bočno zaznavanje.

Če imajo vsa območja sivo ozadje, so vsi deli okrog vozila pod nadzorom:

- A: poteka analiza okolice avtomobila;

- B: analiza okolice avtomobila je opravljena.

Opomba: pri vozilih, opremljenih s funkcijo kamere s prikazom 360° KAMERA S PRIKAZOM 360°, se analiza okolice vozila (območji A in B) ne prikaže v načinu prikaza območja s ptičje perspektive ali bočnega prikaza.

Če med manevriranjem udarite v podvozje vozila (na primer trk ob steber, višji robnik pločnika ali drugo infrastrukturo na cesti), se vozilo lahko poškoduje (npr. deformacija ene od prem).

Če se želite izogniti nesreči, naj vozilo pregleda predstavnik znamke vašega vozila.

Delovanje

Zaznana je večina predmetov, ki so v bližini prednjega in zadnjega dela ter strani vozila.

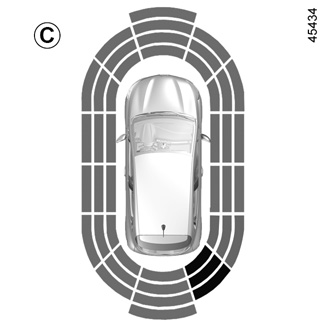

Glede na oddaljenost predmeta postajajo zvočni signali pogostejši s približevanjem oviri, dokler se ne spremenijo v neprekinjen pisk, ko je ovira oddaljena približno 20 cm ob straneh vozila in približno 30 cm spredaj ali zadaj. Na prikazovalniku C bo prikazano zeleno, oranžno (ali rumeno - odvisno od vozila) in rdeče območje.

Zaznavanje ovir ob straneh

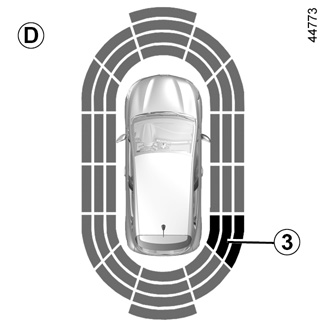

Sistem določi smer vozila glede na usmeritev koles in vas obvešča, ali obstaja nevarnost, da trčite ob oviro 3 ob strani vozila.

Ko je zaznana ovira ob strani vozila:

- če obstaja nevarnost trčenja, se zvočni signali oglašajo čedalje pogosteje, čim bližja je ovira, dokler se ne spremenijo v neprekinjen zvok. Na prikazovalniku D so prikazana zelena, oranžna in rdeča območja;

- če ni nevarnosti trčenja, se zvočni signal pri približevanju oviri ne vključi. Na prikazovalniku D so osenčeno prikazana zelena, oranžna in rdeča območja.

Opomba: pri spremembi smeri vozila med manevriranjem se lahko zgodi, da sistem pozno opozori na nevarnost trčenja ob oviro.

Vklop/izklop

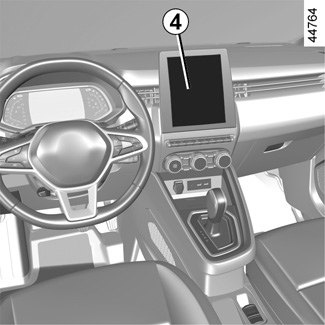

Vozila z zaslonom multimedijskega sistema 4

Za vklop ali izklop različnih območij, prekritih z ultrazvočnimi tipali, prek zaslona multimedijskega sistema glejte navodila za multimedijsko opremo.

Izberite »ON« ali »OFF«.

Če med manevriranjem udarite v podvozje vozila (na primer trk ob steber, višji robnik pločnika ali drugo infrastrukturo na cesti), se vozilo lahko poškoduje (npr. deformacija ene od prem).

Da ne bi prišlo do nesreče, naj vozilo pregleda predstavnik servisne mreže za vaše vozilo.

Vozila brez zaslona multimedijskega sistema

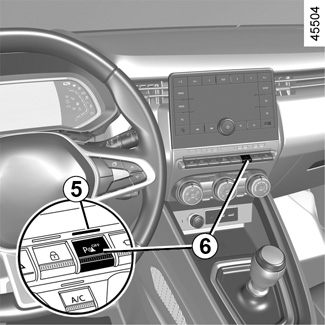

Pri zaustavljenem vozilu pritisnite stikalo 6 za izklop sistema za pomoč pri parkiranju. Vklopi se opozorilna lučka stikala. Če želite funkcijo vklopiti, ponovno pritisnite stikalo 6. Opozorilna lučka stikala 5 se izklopi.

nastavitve

Vozila z zaslonom multimedijskega sistema 4

Odvisno od vozila lahko nekatere nastavitve pri delujočem motorju nastavitve prek zaslona multimedijskega sistema 4. Za dodatne informacije glejte navodila za multimedijski sistem.

Zvočni opozorilnik sistema za pomoč pri parkiranju

Nastavite glasnost sistema za pomoč pri parkiranju tako, da pritisnete »+« ali »-«.

Zvok sistema

Omogoča izbiro zvoka sistema.

Izključitev zvoka sistema

Vključite ali izključite zvok sistema za pomoč pri parkiranju.

Opomba: če izključite zvok, vas zvočni signali ne bodo več opozorili, ko se boste približevali oviri.

Ko vozilo vozi s hitrostjo pod približno 10 km/h, lahko nekateri zvoki (motocikel, tovornjak, pnevmatsko kladivo itd.) sprožijo zvočne signale sistema za pomoč pri parkiranju.

Vozila brez zaslona multimedijskega sistema

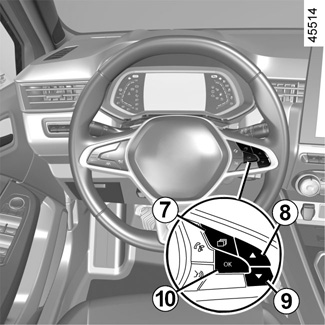

- Ko je vozilo zaustavljeno, pritisnite stikalo 7 tolikokrat, da boste lahko izbrali zavihek »Vozilo«;

- pritiskajte stikalo 8 ali 9, da odprete meni »Nastavitve«. Pritisnite stikalo 10 OK;

- pritiskajte stikalo 8 ali 9, da odprete meni »POMOČ PARKIRANJA«. Pritisnite stikalo 10 OK;

- izberite »Glasnost bip« za nastavitev funkcije pomoči pri parkiranju prek stikala 8 ali 9.

Ročni izklop sistema za pomoč pri parkiranju

Če je pred ultrazvočnimi tipali prisotna oprema za vleko, nosilna oprema ali oprema za prikolico, je treba sistem izklopiti.

Samodejni izklop sistema za pomoč pri parkiranju

Sistem se izklopi:

- če je hitrost vozila višja od približno 10 km/h;

- če vozilo stoji več kot približno pet sekund (odvisno od vozila) in je zaznana ovira (na primer pri prometnih zastojih itd.);

- če je vozilo z ročnim menjalnikom v praznem teku ali vozilo z samodejnim menjalnikom v položaju N ali P.

Motnje delovanja

Ko sistem zazna napako pri delovanju, se ob vsakem vklopu vzvratne prestave za približno tri sekunde zasliši zvočni signal in na instrumentni plošči se prikaže sporočilo »Kontrola sistema za pomoč pri parkiranju«. Obrnite se na predstavnika servisne mreže za vaše vozilo.

Če med manevriranjem udarite v podvozje vozila (na primer trk ob steber, višji robnik pločnika ali drugo infrastrukturo na cesti), se vozilo lahko poškoduje (npr. deformacija ene od prem).

Če se želite izogniti nesreči, naj vozilo pregleda predstavnik znamke vašega vozila.
