SISTEM ZA POMOČ PRI PARKIRANJU

  • 1
  • 2
  • 3
  • 4
  • 5

Princip delovanja

Ultrazvočni senzorji, ki so nameščeni v odbijaču vozila, »merijo« razdaljo med vozilom in oviro.

Te meritve ponazarjajo zvočni signali, ki postajajo čedalje pogostejši, čim bliže je ovira, dokler se ne spremenijo v neprekinjen zvok, ko je vozilo od ovire oddaljeno približno 20 ali 30 centimetrov.

Sistem zaznava ovire pred vozilom, za njim in ob straneh.

Sistem za pomoč pri parkiranju deluje le, ko vozilo vozi s hitrostjo, nižjo od približno 10 km/h.

Sistem za pomoč pri parkiranju ne upošteva sistemov za vleko in dodatni tovor ipd.

Posebnosti

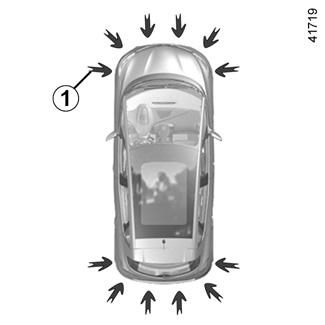

Pazite, da ultrazvočni senzorji, ki jih kažejo puščice 1, niso prekriti (z umazanijo, blatom, snegom...).

Ta funkcija predstavlja dodatno pomoč pri manevriranju, saj prek zvočnih signalov ponazarja razdaljo med vozilom in oviro.

Ta funkcija torej ne more v nobenem primeru nadomestiti voznikove pazljivosti in odgovornosti pri manevriranju.

Voznik mora biti vedno pripravljen na nenadne nepredvidene dogodke, ki se lahko zgodijo med vožnjo: zato med manevriranjem vedno pazite, da v okolici vozila ni majhnih, ozkih premičnih ovir (kot so na primer otroci, živali, otroški vozički, kolesa, večji kamni, stebriček itd.) v mrtvem kotu.

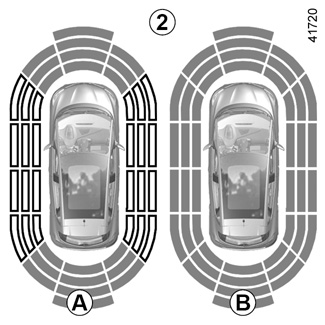

Opomba: zvočne signale dopolnjuje prikaz 2, ki omogoča pregled okolice vozila.

Treba je prevoziti nekaj metrov, preden se vključi bočno zaznavanje.

Če imajo vsa območja sivo ozadje, so vsi deli okrog vozila pod nadzorom:

- A: poteka analiza okolice avtomobila;

- B: analiza okolice avtomobila je opravljena.

Delovanje

Zaznana je večina predmetov, ki so v bližini prednjega in zadnjega dela ter strani vozila.

Glede na oddaljenost predmeta postajajo zvočni signali pogostejši s približevanjem oviri, dokler se ne spremenijo v neprekinjen pisk, ko je ovira oddaljena približno 20 cm ob straneh vozila in približno 30 cm spredaj ali zadaj. Na prikazovalniku C so prikazana zelena, oranžna in rdeča območja.

Zaznavanje ovir ob straneh

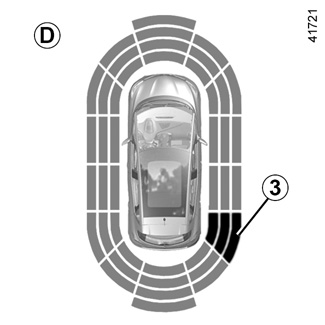

Sistem določi smer vozila glede na usmeritev koles in vas obvešča, ali obstaja nevarnost, da trčite ob oviro 3 ob strani vozila.

Ko je zaznana ovira ob strani vozila:

- če obstaja nevarnost trčenja, se zvočni signali oglašajo čedalje pogosteje, čim bližja je ovira, dokler se ne spremenijo v neprekinjen zvok. Na prikazovalniku D so prikazana zelena, oranžna in rdeča območja;

- če ni nevarnosti trčenja, se zvočni signal pri približevanju oviri ne vključi. Na prikazovalniku D so osenčeno prikazana zelena, oranžna in rdeča območja.

Opomba: pri spremembi smeri vozila med manevriranjem se lahko zgodi, da sistem pozno opozori na nevarnost trčenja ob oviro.

Če med manevriranjem udarite v podvozje vozila (na primer trk ob steber, višji robnik pločnika ali drugo infrastrukturo na cesti), se vozilo lahko poškoduje (npr. deformacija ene od prem).

Da ne bi prišlo do nesreče, naj vozilo pregleda predstavnik servisne mreže za vaše vozilo.

Nastavitev

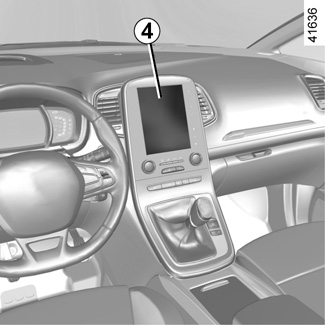

Nekatere parametre lahko nastavljate na večfunkcijskem zaslonu 4. Če želite podrobnejše informacije, glejte navodila za uporabo opreme.

Vozila z navigacijskim sistemom

Izberite možnost »Vozilo«, »Pomoč pri parkiranju«, »Zaznavanje ovir«.

Zvočni opozorilnik sistema za pomoč pri parkiranju

Nastavite glasnost sistema za pomoč pri parkiranju tako, da pritisnete »+« ali »-«.

Zvok sistema

Omogoča izbiro zvoka sistema.

Izključitev zvoka sistema

Vključite ali izključite zvok sistema za pomoč pri parkiranju.

Opomba: če izključite zvok, vas zvočni signali ne bodo več opozorili, ko se boste približevali oviri.

Izključitev sistema

Vključite ali izključite sistem za pomoč pri parkiranju.

Vozila brez navigacijskega sistema

Pri zaustavljenem vozilu

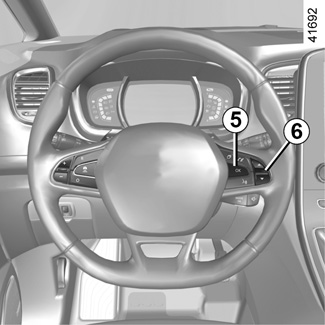

- držite pritisnjeno stikalo 5 OK za dostop do menija za nastavitev;

- večkrat pritisnite stikalo 6 gor ali dol, da se premaknete do menija »Pomoč pri vožnji«;

- pritisnite stikalo 5 OK;

- večkrat pritisnite stikalo 6 gor ali dol, da se premaknete do menija »Nastavitev sistema za pomoč pri parkiranju«;

- pritisnite stikalo 5 OK;

- s stikalom 6 izberite nastavitve, ki jih želite spremeniti;

- pritisnite stikalo 5 OK.

Ko vozilo vozi s hitrostjo pod 10 km/h, lahko nekateri viri hrupa (motocikel, tovornjak, pnevmatsko kladivo itd.) sprožijo zvočne signale sistema za pomoč pri parkiranju.

Samodejni izklop sistema za pomoč pri parkiranju

Sistem se izklopi:

- če je hitrost vozila višja od 10 km/h;

- če vozilo stoji več kot približno pet sekund (odvisno od vozila) in je zaznana ovira (na primer pri prometnih zastojih itd.);

- če je vozilo z ročnim menjalnikom v praznem teku ali vozilo z avtomatskim menjalnikom v položaju N ali P.

Motnje pri delovanju

Ko sistem zazna napako delovanja, se ob vsakem vklopu vzvratne prestave za približno 3 sekunde sliši zvočni signal in na instrumentni plošči se prikaže sporočilo »Preverite pomoč pri parkiranju«. Obrnite se na predstavnika servisne mreže za vaše vozilo.
