KAMERA ZA VZVRATNO VOŽNJO
Delovanje

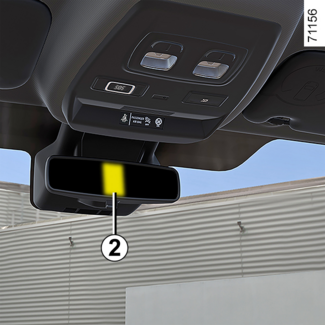

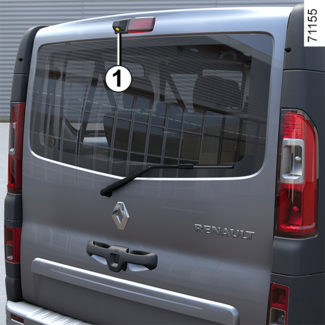

Ko prestavite v vzvratno prestavo, kamera 1 na prtljažnih vratih ali pri nekaterih vozilih na zadnjih krilnih vratih prenaša sliko okolice za vozilom na vzvratnem ogledalu 2 ali pri nekaterih vozilih na zaslonu multimedijskega sistema 3, ki jo spremljata dva mobilna ali fiksna indikatorja oddaljenosti 4 in 5.
Opomba: kamera za vzvratno vožnjo ne sme biti prekrita (z umazanijo, blatom, snegom, s kondenzom...).
Ta funkcija predstavlja dodatno pomoč. Zato ne more v nobenem primeru nadomestiti voznikove pazljivosti in odgovornosti.
Voznik mora biti vedno pripravljen na nenadne nepredvidene dogodke, ki se lahko zgodijo med vožnjo: zato med manevriranjem vedno pazite, da v okolici vozila ni majhnih, ozkih premičnih ovir (kot so na primer otroci, živali, otroški vozički, kolesa, večji kamni, stebriček itd.) v mrtvem kotu.
Nastavitve
(odvisno od vozila)
Pri delujočem motorju lahko prek zaslona multimedijskega sistema 3 dodate ali odstranite vodila in prilagodite nastavitve slike kamere (svetlost, kontrast itd.). Za dodatne informacije glejte navodila multimedijskega sistema.

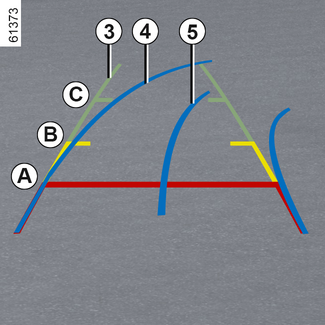

Pomični indikator oddaljenosti 4
(odvisno od vozila)
Na zaslonu multimedijskega sistema je prikazan v modri barvi 3. Prikazuje smer vozila glede na položaj volana.
Fiksni indikator oddaljenosti 5
Fiksni indikator oddaljenosti sestavljajo barvne oznake A, B in C, ki kažejo razdaljo za vozilom:
- A (rdeča) na razdalji približno 30 centimetrov od vozila;
- B (rumena) na razdalji približno 70 centimetrov od vozila;
- C (zelena) na razdalji približno 150 centimetrov od vozila.
Ta indikator oddaljenosti se ne premika in kaže smer vozila pri poravnanih kolesih.
Ta sistem se uporablja najprej s pomočjo enega ali več indikatorjev oddaljenosti (pomični za smer in fiksni za razdaljo). Ko je doseženo rdeče območje, si za natančno zaustavitev pomagajte s prikazom odbijača.
Motnje delovanja
Ko je vklopljena vzvratna prestava in sistem zazna napako pri delovanju, se na multimedijskem zaslonu začasno prikaže črn zaslon 3.
To lahko povzroči okvara, ki vpliva na kamero ali zaslon (jasnost, fiksna slika, zapoznela komunikacija itd.).
Če se začasen prikaz črnega zaslona nadaljuje, se posvetujte s pooblaščenim prodajalcem.
Zaslon prikazuje zrcalno sliko.
Indikatorji oddaljenosti so prikazani s projekcijo na ravnih tleh. Te informacije ne smete upoštevati, ko se prikaže na navpični površini predmeta ali na predmetu, postavljenem na tleh.
Predmeti, ki se pojavijo na robu zaslona, so lahko deformirani.
V primeru močne svetlobe (sneg, vozilo na soncu …) je lahko vidljivost kamere motena.
Če so zadnja vrata odprta ali slabo zaprta, se prikaže sporočilo »Prtljažnik odprt« in, odvisno od vozila, zaslon kamere izgine.
Razlika med ocenjeno in dejansko razdaljo

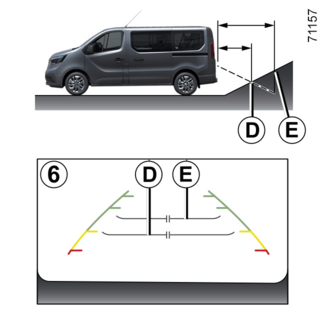

Vzvratna vožnja proti strmem klancu
Nepremične linije 6 prikazujejo krajše razdalje, kot so v resnici.
Predmeti, prikazani na zaslonu, so na klancu v resnici bolj oddaljeni.
Če zaslon na primer prikaže predmet na razdalji D, je dejanska razdalja do predmeta E.

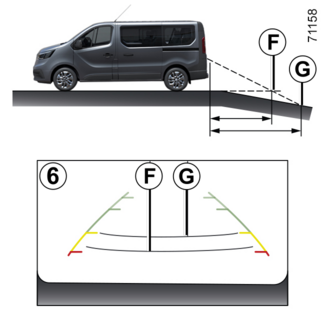

Vzvratna vožnja proti strmem pobočju navzdol
Nepremične linije 6 prikazujejo daljše razdalje, kot so v resnici.
Zato so predmeti, prikazani na zaslonu, na pobočju dejansko bližje.
Če zaslon na primer prikaže predmet na razdalji G, je dejanska razdalja do predmeta F.

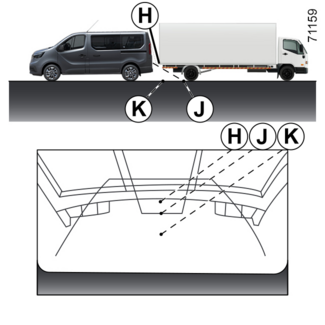

Vzvratna vožnja proti štrlečemu predmetu
Položaj H se zdi bolj oddaljen od položaja J na zaslonu. Kljub temu je položaj H enako oddaljen kot položaj K.
Pri smeri vožnje, ki jo nakazujejo nepremične in premične linije, ni upoštevana višina predmeta. Zato obstaja nevarnost trka vozila s predmetom pri vzvratni vožnji proti položaju K.
