Zunanja osvetlitev: zamenjava žarnic

  • 1
  • 2
  • 3
  • 4
  • 5

Zunanja osvetlitev: zamenjava žarnic

Žarometi: zamenjava žarnic

Vozila s halogenskimi žarometi

Zasenčene luči

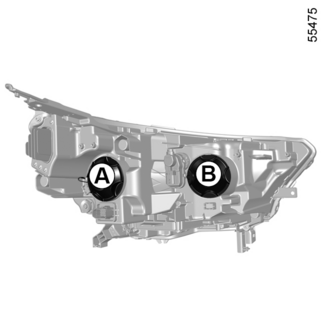

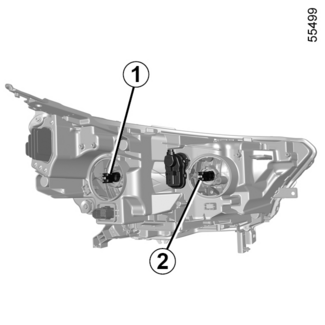

Snemite pokrovček A.
Premaknite držalo žarnice 1, da ga odpnete in zamenjate žarnico.
Vrsta žarnice: H7.
Po zamenjavi žarnice mora luči nastaviti strokovnjak.
Dolge luči:
Snemite pokrovček B.
Premaknite držalo žarnice 2, da ga odpnete in zamenjate žarnico.
Vrsta žarnice: H7.
Ne dotikajte se steklenega dela žarnice. Primite jo za priključni okov.
Obvezno uporabljajte žarnice 55W z U.V.-zaščito, da se ne poškoduje plastično steklo žarometov. Označite pravilen položaj žarnice, preden jo odstranite, da jo boste lahko pravilno namestili nazaj.
Po zamenjavi žarnice pazite, da boste pravilno namestili pokrov.
Conseil
Priporočamo vam, da imate v vozilu vedno komplet rezervnih žarnic in varovalk, ki jih lahko dobite pri pooblaščenih predstavnikih servisno-prodajne mreže za vaše vozilo.
AVERTISSEMENT
Žarnice so pod tlakom in se lahko ob zamenjavi razletijo.
Nevarnost poškodb.
AVERTISSEMENT
Pri delu v bližini motorja bodite pozorni, ker je le ta lahko še vroč. Poleg tega se lahko kadarkoli sproži ventilator hlajenja motorja. Na to vas opozarja nalepka v motornem prostoru.
Nevarnost poškodb.

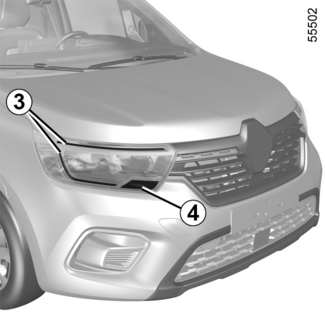

LED sprednje pozicijske luči, dnevne luči 3
Obrnite se na predstavnika servisne mreže za vaše vozilo.
Smerokazi LED4
Obrnite se na predstavnika servisne mreže za vaše vozilo.

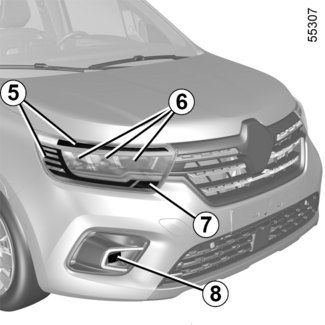

LED žarometi

LED sprednje stranske luči, dnevne luči 5
Obrnite se na predstavnika servisne mreže za vaše vozilo.
LED glavne dolge luči, zasenčene luči 6
Obrnite se na predstavnika servisne mreže za vaše vozilo.
LED smerni kazalci 7
Obrnite se na predstavnika servisne mreže za vaše vozilo.
LED sprednje meglenke 8
Obrnite se na predstavnika servisne mreže za vaše vozilo.
AVERTISSEMENT
Pred kakršnim koli posegom v motornem prostoru obvezno izklopite kontakt.
AVERTISSEMENT
Vsa dela (ali spremembe) na električni napeljavi zaupajte pooblaščenemu predstavniku servisne mreže za vaše vozilo, saj nepravilna priključitev lahko poškoduje električno napeljavo (kable, posamezne dele in predvsem alternator). Poleg tega ima predstavnik servisne mreže za vaše vozilo na voljo potrebne dele.

Zadnje in bočne luči: zamenjava žarnic

Smerokazi, vzvratne luči, meglenke in zavorne luči

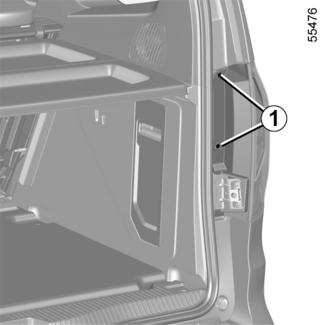

Če želite odstraniti svetlobo, odvijte vijake 1.
AVERTISSEMENT
Žarnice so pod tlakom in se lahko ob zamenjavi razletijo.
Obstaja nevarnost poškodb.
Z zunanje strani iztaknite sklop luči, tako da ga povlečete nazaj.

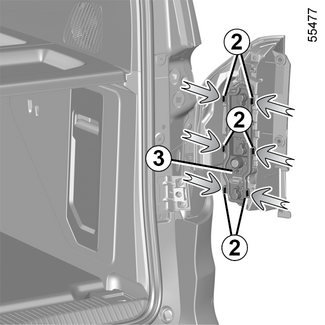

Odstranite nosilec žarnice 3 tako, da sprostite nastavke 2.
Ponovna namestitev
Pri ponovnem nameščanju ravnajte v obratnem vrstnem redu, pri čemer pazite, da ne poškodujete kablov in pritrdite nastavke 2 nosilca žarnice 3.
4.
Zavorne luči
Vrsta žarnice 4: P21W ali, odvisno od vozila, PR21W.
5.
Luč za vzvratno vožnjo
Vrsta žarnice 5: W16W.
6.
Kontrolna lučka
Vrsta žarnice 6: PY21W.
7.
Zadnja meglenka
Vrsta žarnice 7: P21W.
Conseil
Priporočamo vam, da imate v vozilu vedno komplet rezervnih žarnic in varovalk, ki jih lahko dobite pri pooblaščenih predstavnikih servisno-prodajne mreže za vaše vozilo.

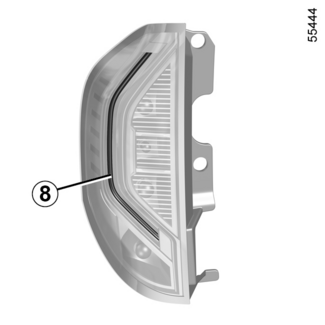

LED pozicijske luči 8

Obrnite se na predstavnika servisne mreže za vaše vozilo.

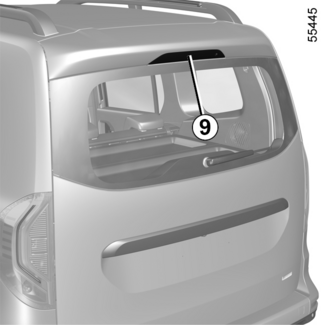

Tretja zavorna luč LED 9

Obrnite se na predstavnika servisne mreže za vaše vozilo.

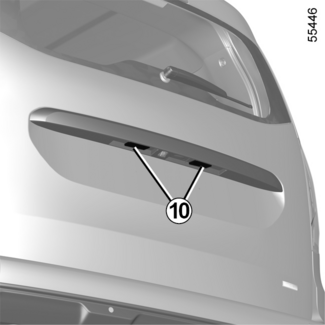

LED lučke za osvetlitev registrske tablice 10

(odvisno od vozila)
Obrnite se na predstavnika servisne mreže za vaše vozilo.

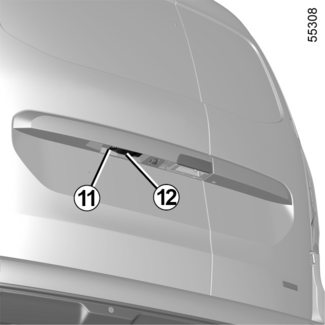

Lučka za osvetlitev registrske tablice

Odvijte vijak 11.
Odstranite pokrovček luči 12 za dostop do žarnice.
Vrsta žarnice :W5W.

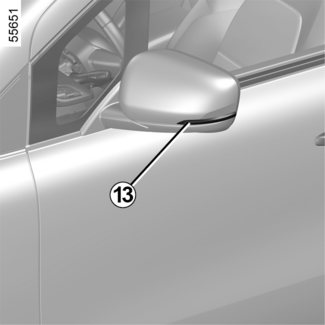

LED bočni smerni kazalci 13

Obrnite se na predstavnika servisne mreže za vaše vozilo.

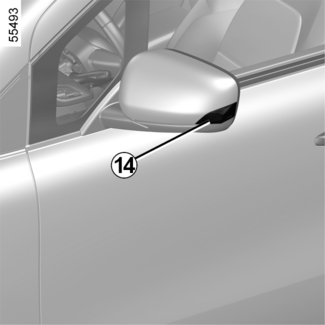

Bočni smerokazi 14

Ker je treba odstraniti ohišje ogledala vrat, svetujemo, da žarnico zamenja strokovnjak v pooblaščeni servisni mreži.
Za dostop do žarnice:

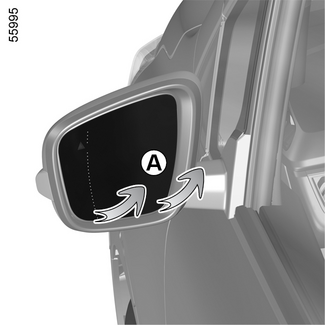

  • previdno odpnite ohišje ogledala vrat 15 iz njegove baze 16 (premik A);

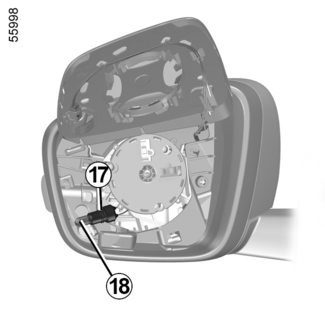

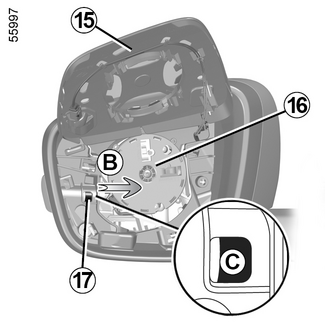

  • odklopite nosilec žarnice 17 s ploščatim izvijačem ali podobnim orodjem, z vzvodom na C (premik B);
  • odklopite in odstranite nosilec žarnice 17, nato pa zamenjajte žarnico 18.
Vrsta žarnice:WY5W
Pri ponovnem nameščanju ravnajte v obratnem vrstnem redu.
Prepričajte se:
  • da je nosilec žarnice 17 pravilno poravnan, preden ga vstavite v ohišje;
  • da je ohišje vratnega ogledala 15 pravilno pritrjeno na svojo podlago 16.
Pri demontaži in ponovni montaži, se prepričajte in zagotovite, da ožičenje in okoliški deli niso poškodovani.
