Zunanja osvetlitev: zamenjava žarnic

Prednji žarometi

Conseil
V skladu z zakonodajo ali iz varnostnih razlogov imejte v vozilu vedno komplet rezervnih žarnic in varovalk, ki jih lahko dobite pri pooblaščenih predstavnikih servisne mreže za vaše vozilo.
AVERTISSEMENT
Pred kakršnimkoli posegom v motornem prostoru morate obvezno izključiti kontakt STIKALO ZA ZAGON..
AVERTISSEMENT
Žarnice so pod tlakom in se lahko ob zamenjavi razletijo.
Obstaja nevarnost poškodb.
AVERTISSEMENT
Pri delu v bližini motorja bodite pozorni, ker je le ta lahko še vroč. Poleg tega se lahko kadarkoli sproži ventilator hlajenja motorja. Na to vas opozarja nalepka v motornem prostoru.
Obstaja nevarnost poškodb.

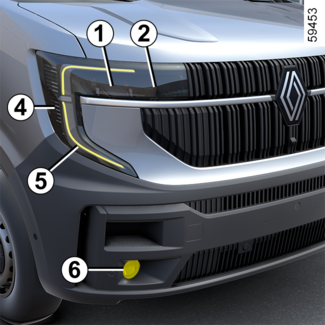

Zasenčene luči LED 1

Obrnite se na predstavnika servisne mreže za vaše vozilo.

Dolge luči 2

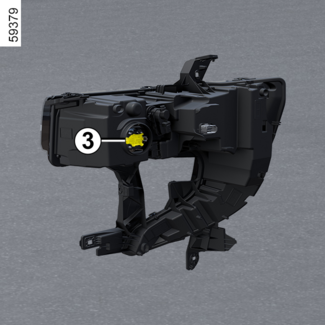

Odstranite pokrovček A in odpnite nosilec žarnice 3.
Vrsta žarnice:H7.
Opomba: po zamenjavi žarnice preverite, ali je pokrovček pravilno nameščen.

Smerokazi 4

Obrnite se na predstavnika servisne mreže za vaše vozilo.

Pozicijske luči LED, dnevne luči 5

Obrnite se na predstavnika servisne mreže za vaše vozilo.

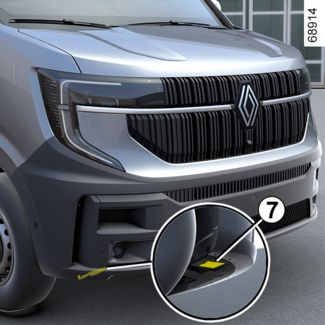

Prednje meglenke 6

  • Odpnite ali odvijte vratca pod sprednjim odbijačem 7 s ploščatim izvijačem ali podobnim orodjem;
  • dostop do nosilca žarnice, ki se nahaja za odbijačem, prek vratc;
  • odvijte nosilec žarnice.
Vrsta žarnice: H16LL.
AVERTISSEMENT
Vsa dela (ali spremembe) na električni napeljavi zaupajte pooblaščenemu predstavniku servisne mreže za vaše vozilo, saj nepravilna priključitev lahko poškoduje električno napeljavo (kable, posamezne dele in predvsem alternator). Poleg tega ima predstavnik servisne mreže za vaše vozilo na voljo potrebne dele.
Conseil
V skladu z zakonodajo ali iz varnostnih razlogov imejte v vozilu vedno komplet rezervnih žarnic in varovalk, ki jih lahko dobite pri pooblaščenih predstavnikih servisne mreže za vaše vozilo.

Zadnje luči in smerni kazalci

Zadnje luči 1

Glede na vozilo odstranite zaščitne mreže. Odvijte dva vijaka 2 in povlecite sklop zadnjih luči A.
AVERTISSEMENT
Žarnice so pod tlakom in se lahko ob zamenjavi razletijo.
Obstaja nevarnost poškodb.
Odpnite sponke 3 z držala žarnice 4.
5.
Pozicijska in zavorna luč
Vrsta žarnice: P21/5 W.
6.
Kontrolna lučka
Vrsta žarnice: PY21W.
7.
Pozicijske luči
Vrsta žarnice: R5W.
8.
Luč za vzvratno vožnjo
Vrsta žarnice: P21W.
9.
Zadnja meglenka
Vrsta žarnice: P21W.

Tretja zavorna luč

Obrnite se na predstavnika servisne mreže za vaše vozilo.

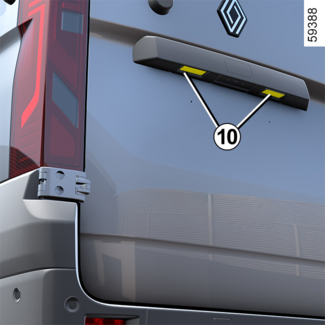

Lučke za osvetlitev registrske tablice 10

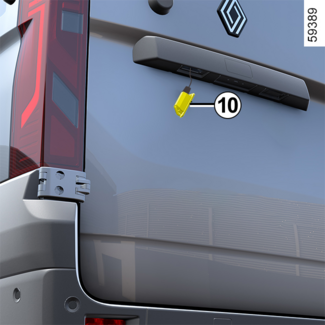

Odpnite lučko 10 (s ploščatim izvijačem).
Snemite pokrovček lučke, da boste lahko prišli do žarnice.
Vrsta žarnice:W5W.

Bočni smerni kazalci

Za dostop do vijaka obrnite ogledalo 11.
Odvijte vijak s pomočjo torx izvijača.
Izvlecite bočni smerokaz in zamenjajte žarnico 12.
Vrsta žarnice glede na vozilo: WY5W ali W16W.
Conseil
V skladu z zakonodajo ali iz varnostnih razlogov imejte v vozilu vedno komplet rezervnih žarnic in varovalk, ki jih lahko dobite pri pooblaščenih predstavnikih servisne mreže za vaše vozilo.
AVERTISSEMENT
Žarnice so pod tlakom in se lahko ob zamenjavi razletijo.
Obstaja nevarnost poškodb.

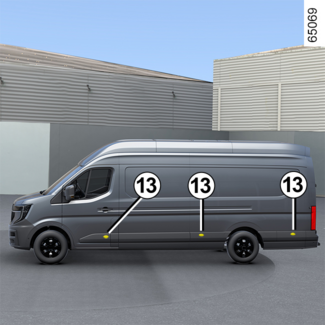

Stranske pozicijske luči

Za zamenjavo bočne luči 13:
  • luč 13 potisnite proti zadnjemu delu vozila;
  • povlecite del 14 proti sprednjemu delu vozila, in odstranite luč z njenega ohišja;
  • zasukajte nosilec žarnice 15 za četrt obrata v levo in zamenjajte žarnico.
Vrsta žarnice, odvisno od vozila: W5W.
Conseil
V skladu z zakonodajo ali iz varnostnih razlogov imejte v vozilu vedno komplet rezervnih žarnic in varovalk, ki jih lahko dobite pri pooblaščenih predstavnikih servisne mreže za vaše vozilo.
AVERTISSEMENT
Žarnice so pod tlakom in se lahko ob zamenjavi razletijo.
Obstaja nevarnost poškodb.
