Prikazovalniki in indikatorji

Izbor pogledov

Odvisno od vozila se pomikajte s stikalom 1, da izberete različne poglede na instrumentni ploščiA ali B.
Predlaganih je več pogledov:
  • pogled polnjenja: prikazuje doseg, napolnjenost baterije in preostali čas polnjenja na instrumentni plošči samo, ko se vozilo polni;
  • klasičen pogled: prikazuje hitrost, aktivne pripomočke za vožnjo, informacijsko območje in, odvisno od vozila, merilnik moči na instrumentni plošči;
  • navigacijski pogled: prikazuje hitrost, aktivne pripomočke za vožnjo in informacijsko območje na instrumentni plošči. Na celotni instrumentni plošči podvaja tudi zemljevid iz multimedijskega sistema;
  • realistični prikaz: na instrumentni plošči prikaže hitrost, aktivne pripomočke za vožnjo, informacijsko območje ter vaše vozilo in njegovo okolico (pasove, vozila okoli vas itd.);
  • minimalni pogled: prikazuje samo bistvene informacije, hitrost, aktivne pripomočke za vožnjo in informacijsko območje na instrumentni plošči.

Instrumentna plošča A

prižge se ob odpiranju voznikovih vrat. Ob prižigu nekaterih opozorilnih lučk se prikaže tudi sporočilo.
Glede na vozilo lahko instrumentno ploščo prilagodite z vsebino in različnimi barvami po svoji izbiri.
Za dodatne informacije glejte navodila za multimedijski sistem.

Merilnik hitrosti 2

Hitrost vozila je, glede na vozilo, omejena na približno 150 km/h.
Zvočni signal za preveliko hitrost
Prikaže se opozorilna lučka in zasliši se zvočni signal, kar je odvisno od vozila in države. Ta zvočni signal se vklopi takoj, ko vozilo preseže hitrost 120 km/h.
Opozorilna lučka ostane vklopljena, dokler vozite več kot 120 km/h.

Podatki o sistemih za pomoč pri vožnji 3

Informacije o navigaciji v teku 4

Odvisno od vozila lahko prikažete informacije na zaslonu multimedijskega sistema (kompas, telefon, navigacija itd.) ali informacije potovalnega računalnika.
Za dodatne informacije glejte navodila za multimedijski sistem.

Informacije o bateriji 5 (stopnja polnjenja pogonske baterije, ocenjen doseg)

Merilnik moči 6

Števec skupno prevoženih kilometrov 7

Opozorilna lučka za stopnjo regenerativnega zaviranja 9

Informacijsko območje 8

Odvisno od vozila se pomikajte s stikalom 10, da izberete različne pripomočke na instrumentni ploščiA:
  • informacije potovalnega računalnika (števec števila prevoženih kilometrov, poraba itd.);
  • informacije o telefonu, multimedijskem sistemu (viru zvoka, ki se trenutno predvaja itd.);
  • informacije o vozilu (opozorilna sporočila itd.);
  • ...

Opozorilna lučka »priključitve« napajalnega kabla 11

Vklopi se, ko napajalni kabel priklopite na vozilo.

Nivo polnjenja 12

Merilnik kaže stanje preostale energije.

Preostali čas polnjenja 13

Nivo napolnjenosti pogonske baterije 14

Prag rezerve

Ko nivo napolnjenosti pogonske baterije doseže približno 7 % ali, odvisno od vozila, približno 12 %, se prikažeta merilnik in kontrolna lučka 15 rumene barva, ki ju spremlja zvočni signal.
Za optimalen doseg NASVETI ZA VOŽNJO, EKOLOŠKA VOŽNJA.

Prag neizbežne zaustavitve

Ko raven napolnjenosti doseže približno 4 % ali, odvisno od vozila, približno 6 %, se ponovno sproži zvočni signal in merilnik zasveti v rdeči barvi ali, odvisno od vozila, 30 sekund po tem, ko merilnik zasveti v rdeči barvi.
Ko raven napolnjenosti doseže 3,5 % ali, odvisno od vozila, približno 5 %, preostali čas delovanja vozila ni več prikazan. Zmogljivost motorja se postopoma znižuje, dokler se vozilo popolnoma ne ustavi MOTNJE.

Instrumentna plošča B

prižge se ob odpiranju voznikovih vrat. Ob prižigu nekaterih opozorilnih lučk se prikaže tudi sporočilo.
Ob prižigu nekaterih opozorilnih lučk se prikaže tudi sporočilo.
Glede na vozilo lahko instrumentno ploščo prilagodite z vsebino in različnimi barvami po svoji izbiri.
Za dodatne informacije glejte navodila za opremo.

Smerokazi 16 in 20

Opozorilna lučka 17

OPOZORILNE LUČKE

Kontrolna lučka za nezadostno napolnjenost pnevmatik 18

OPOZORILNIK IZGUBE TLAKA V PNEVMATIKAH

Kontrolna lučka sistema varnostne blazine 19

Kontrolna lučka samodejne parkirne zavore 21

Opozorilna lučka zaznavanja voznikovih rok na volanu 22

PREPREČEVANJE SPREMEMBE VOZNEGA PASUACTIVE DRIVER ASSIST

Kontrolna lučka za nujno zaustavitev 23

OPOZORILNE LUČKE

Izbran način vožnje 24

MULTI-SENSE

Merilnik hitrosti 25

Prikaz se razlikuje glede na izbrani način.

Informacije potovalnega računalnika in multimedijskega sistema26

Opozorilna lučka za stopnjo regenerativnega zaviranja 27

Ocenjeni doseg 28

Visoko 32: vidljivost območja v optimalnih pogojih (npr. vožnja po magistralnih ali dvopasovnih hitrih cestah z manjšo uporabo toplotnega ugodja).
Nizko 33: vidljivost območja v neugodnih razmerah (npr. vožnja po avtocesti pozimi ali v zastoju z intenzivno uporabo toplotnega ugodja).
Za optimalen doseg NASVETI ZA VOŽNJO, EKOLOŠKA VOŽNJA.

Ekonometer 29

NASVETI ZA VOŽNJO, EKOLOŠKA VOŽNJA

Prag rezerve

Ko nivo napolnjenosti pogonske baterije doseže približno 7 % ali, odvisno od vozila, približno 12 %, se prikažeta merilnik in kontrolna lučka 30 rumene barva, ki ju spremlja zvočni signal.
Za optimalen doseg NASVETI ZA VOŽNJO, EKOLOŠKA VOŽNJA.

Prag neizbežne zaustavitve

Ko raven napolnjenosti doseže približno 4 % ali, odvisno od vozila, približno 6 %, se ponovno sproži zvočni signal in merilnik zasveti v rdeči barvi ali, odvisno od vozila, 30 sekund po tem, ko merilnik zasveti v rdeči barvi.
Ko raven napolnjenosti doseže 3,5 % ali, odvisno od vozila, približno 5 %, preostali čas delovanja vozila ni več prikazan. Zmogljivost motorja se postopoma znižuje, dokler se vozilo popolnoma ne ustavi MOTNJE.

Nivo napolnjenosti pogonske baterije 31

Instrumentna plošča, nastavljena v miljah

(možnost preklopa na km/h)

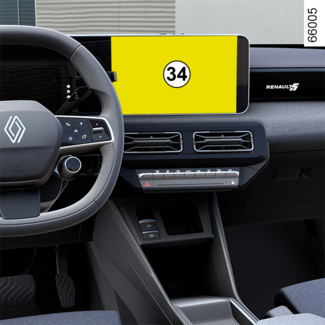

Ko je vozilo zaustavljeno in je motor vklopljen, na zaslonu multimedijskega sistema 16 izberite sistem »Vozilo«, pritisnite meni »Nastavitve«, ki mu sledi »Enote« in nato »Hitrost«.
Izbirate lahko med km/h ali mp/h.
Merilnik hitrosti in nekatere informacije o razdalji, prikazane na instrumentni plošči, se pretvorijo.
Ravnajte enako, če se hočete vrniti v prejšnji način.
Opomba: po odklopu akumulatorja se potovalni računalnik samodejno vrne na prvotno mersko enoto.
Za dodatne informacije glejte navodila za multimedijski sistem.
Conseil
Za uporabo določenih funkcij pomoči pri vožnji je treba spremeniti mersko enoto na instrumentni plošči, da pridobite ustrezne informacije med vožnjo v državi, kjer se enote za hitrost razlikujejo od tistih, ki so privzeto nastavljene na vašem vozilu.
AVERTISSEMENT
Iz varnostnih razlogov vam svetujemo, da vse te nastavitve opravite, ko vozilo stoji.
