KAMERA ZA VZVRATNO VOŽNJO
Delovanje

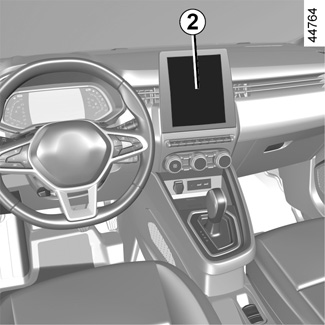

Ko vozilo vozi vzvratno, kamera 1 na prtljažnih vratih prikazuje pogled območja okoli zadnjega dela vozila na zaslonu multimedijskega sistema 2 z dvema vodilnima črtama 3 in 4 (nepremično in pomično).
Ta sistem uporablja več vodilnih črt za delovanje (pomično za smer vozila in nepremično za razdaljo).
Ko je doseženo rdeče območje, si za natančno zaustavitev pomagajte s prikazom odbijača.
Fiksni indikator oddaljenosti 3
Fiksni indikator oddaljenosti sestavljajo barvne oznake A, B in C, ki kažejo razdaljo za vozilom:
- A (rdeča) na razdalji približno 30 centimetrov od vozila;
- B (rumena) na razdalji približno 70 centimetrov od vozila;
- C (zelena) na razdalji približno 150 centimetrov od vozila.
Ta indikator oddaljenosti se ne premika in kaže smer vozila pri poravnanih kolesih.
Pomični indikator oddaljenosti 4
Na zaslonu multimedijskega sistema 2 je prikaz modre barve.
Prikazuje smer vozila glede na položaj volana.
Posebnost
Prepričajte se, da kamera ni prekrita (z umazanijo, blatom, snegom, zarošena itd.).
Vključitev, izključitev kamere za vzvratno vožnjo
Za vklop ali izklop funkcije prek zaslona multimedijskega sistema 2 glejte navodila za multimedijsko opremo.
Vključite ali izključite kamero za vzvratno vožnjo in potrdite svojo izbiro.
Nastavite lahko tudi parametre slike kamere (svetlost, kontrast itd.).
Motnje delovanja
Ko je vklopljena vzvratna prestava in sistem zazna napako pri delovanju, se na multimedijskem zaslonu začasno prikaže črn zaslon 2.
To lahko povzroči okvara, ki vpliva na kamero ali zaslon (jasnost, fiksna slika, zapoznela komunikacija itd.).
Če se začasen prikaz črnega zaslona nadaljuje, se posvetujte s pooblaščenim prodajalcem.
Ta funkcija predstavlja dodatno pomoč pri vožnji.
Zato ne more v nobenem primeru nadomestiti voznikove budnosti in odgovornosti.
Voznik mora biti vedno pripravljen na nenadne nepredvidene dogodke, ki se lahko zgodijo med vožnjo: zato med manevriranjem vedno pazite, da v okolici vozila ni majhnih, ozkih premičnih ovir (kot so na primer otroci, živali, otroški vozički, kolesa, večji kamni, stebriček itd.) v mrtvem kotu.
Zaslon prikazuje zrcalno sliko kot vzvratno ogledalo.
Indikatorji oddaljenosti so prikazani s projekcijo na ravnih tleh. Te informacije ne smete upoštevati, ko se prikaže na navpični površini predmeta ali na predmetu, postavljenem na tleh.
Predmeti, ki se pojavijo na robu zaslona, so lahko deformirani.
V primeru močne svetlobe (sneg, vozilo na soncu itd.) je lahko vidljivost kamere motena.
Če je prtljažnik odprt ali neustrezno zaprt, se prikaže sporočilo »Prtljažnik odprt«, prikaz kamere pa izgine.
Razlika med ocenjeno in dejansko razdaljo
Vzvratna vožnja proti strmem klancu
Nepremične linije 3 prikazujejo krajše razdalje, kot so v resnici.
Predmeti, prikazani na zaslonu, so na klancu v resnici bolj oddaljeni.
Če zaslon na primer prikaže predmet na razdalji D, je dejanska razdalja do predmeta E.
Vzvratna vožnja proti strmem pobočju navzdol
Nepremične linije 3 prikazujejo daljše razdalje, kot so v resnici.
Zato so predmeti, prikazani na zaslonu, na pobočju dejansko bližje.
Če zaslon na primer prikaže predmet na razdalji G, je dejanska razdalja do predmeta F.
Vzvratna vožnja proti štrlečemu predmetu
Položaj H se zdi bolj oddaljen od položaja J na zaslonu.
Kljub temu je položaj H enako oddaljen kot položaj K.
Pri smeri vožnje, ki jo nakazujejo nepremične in premične linije, ni upoštevana višina predmeta.
Zato obstaja nevarnost trka vozila s predmetom pri vzvratni vožnji proti položaju K.
