KAMERA ZA VZVRATNO VOŽNJO

  • 1
  • 2
  • 3
  • 4
  • 5

Delovanje

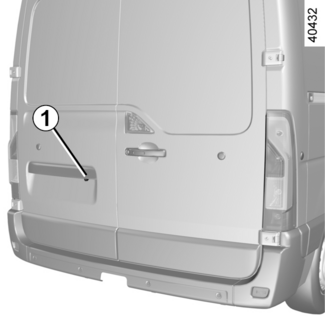

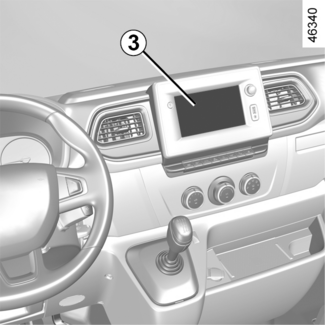

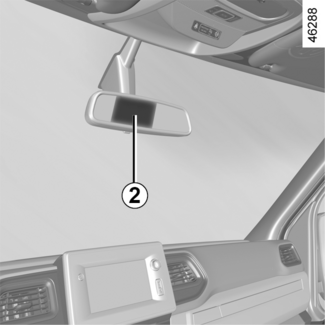

Ko prestavite v vzvratno prestavo, kamera 1 na prtljažnih vratih ali pri nekaterih vozilih na zadnjih krilnih vratih prenaša sliko okolice za vozilom na vzvratnem ogledalu 2 ali pri nekaterih vozilih na zaslonu multimedijskega sistema 3, ki jo spremlja vsaj en indikator oddaljenosti 4 in 5 (mobilni in fiksni).

Opomba: kamera za vzvratno vožnjo ne sme biti prekrita (z umazanijo, blatom, snegom, s kondenzom...).

Opomba: pri nekaterih vozilih lahko nekatere parametre nastavljate na zaslonu multimedijskega sistema 3. Glejte navodilo za vgrajeno opremo.

Ta funkcija predstavlja dodatno pomoč. Zato ne more v nobenem primeru nadomestiti voznikove pazljivosti in odgovornosti.

Voznik mora biti vedno pripravljen na nenadne nepredvidene dogodke, ki se lahko zgodijo med vožnjo: zato med manevriranjem vedno pazite, da v okolici vozila ni majhnih, ozkih premičnih ovir (kot so na primer otroci, živali, otroški vozički, kolesa, večji kamni, stebriček itd.) v mrtvem kotu.

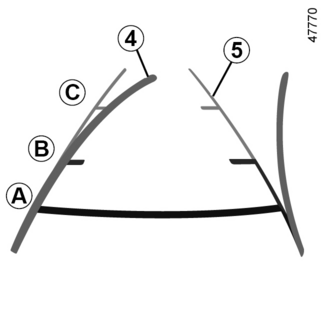

Indikator oddaljenosti 4 (glede na vozilo)

Na zaslonu multimedijskega sistema je prikazan v modri barvi 3. Prikazuje smer vozila glede na položaj volana.

Fiksni indikator oddaljenosti 5

Fiksni indikator oddaljenosti sestavljajo barvne oznake AB in C, ki kažejo razdaljo za vozilom:

- A (rdeča) na razdalji približno 30 centimetrov od vozila;

- B (rumena) na razdalji približno 70 centimetrov od vozila;

- C (zelena) na razdalji približno 150 centimetrov od vozila.

Ta indikator oddaljenosti se ne premika in kaže smer vozila pri poravnanih kolesih.

Ta sistem se uporablja najprej s pomočjo enega ali več indikatorjev oddaljenosti (pomični za smer in fiksni za razdaljo). Ko je doseženo rdeče območje, si za natančno zaustavitev pomagajte s prikazom odbijača.

Širina indikatorjev oddaljenosti ustreza širini vozila, vključno z zunanjimi ogledali.

Zaslon prikazuje zrcalno sliko.

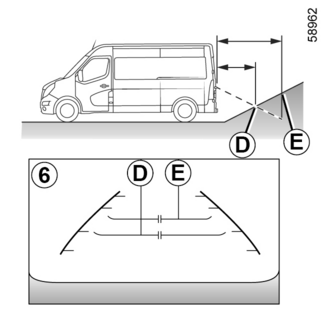

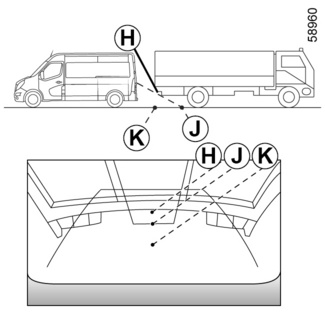

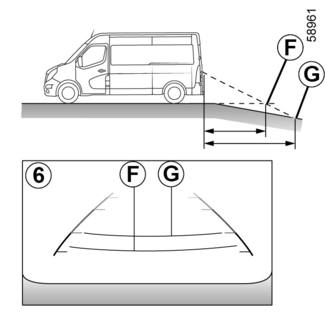

Indikatorji oddaljenosti so prikazani s projekcijo na ravnih tleh. Te informacije ne smete upoštevati, ko se prikaže na navpični površini predmeta ali na predmetu, postavljenem na tleh.

Predmeti, ki se pojavijo na robu zaslona, so lahko deformirani.

V primeru močne svetlobe (sneg, vozilo na soncu …) je lahko vidljivost kamere motena.

Če so zadnja vrata odprta ali slabo zaprta, prikaz kamere izgine in prikaže se sporočilo »Prtljažnik odprt«, odvisno od vozila.
