Zunanja osvetlitev: zamenjava žarnic
Zunanja osvetlitev: zamenjava žarnic
Sprednji in bočni žarometi
AVERTISSEMENT
Pri delu v bližini motorja bodite pozorni, ker je le ta lahko še vroč. Poleg tega
se lahko kadarkoli sproži ventilator hlajenja motorja. Na to vas opozarja nalepka
v motornem prostoru.
v motornem prostoru.
Obstaja nevarnost poškodb.
AVERTISSEMENT
Vsa dela (ali spremembe) na električni napeljavi zaupajte pooblaščenemu predstavniku
servisne mreže za vaše vozilo, saj nepravilna priključitev lahko poškoduje električno
napeljavo (kable, posamezne dele in predvsem alternator). Poleg tega ima predstavnik
servisne mreže za vaše vozilo na voljo potrebne dele.
AVERTISSEMENT
Pred kakršnimkoli posegom v motornem prostoru morate obvezno izključiti kontakt ZAGON, ZAUSTAVITEV MOTORJA.
Dnevne luči LED in smerni kazalci 1
Obrnite se na predstavnika pooblaščene servisne mreže.
Dolge luči LED 2
Obrnite se na predstavnika pooblaščene servisne mreže.
Conseil
V skladu z zakonodajo ali iz varnostnih razlogov imejte v vozilu vedno komplet rezervnih
žarnic in varovalk, ki jih lahko dobite pri pooblaščenih predstavnikih servisne mreže
za vaše vozilo.
AVERTISSEMENT
Žarnice so pod tlakom in se lahko ob zamenjavi razletijo.
Obstaja nevarnost poškodb.
Zasenčene luči LED 3
Obrnite se na predstavnika pooblaščene servisne mreže.
Meglenke LED 4
Obrnite se na predstavnika pooblaščene servisne mreže.
Bočni smerokazi LED 5
Obrnite se na predstavnika pooblaščene servisne mreže.
Dodatni žarometi
Če želite svoj avtomobil opremiti z meglenkami ali dodatnimi žarometi, se posvetujte
s predstavnikom servisne mreže za vaše vozilo.
AVERTISSEMENT
Žarnice so pod tlakom in se lahko ob zamenjavi razletijo.
Obstaja nevarnost poškodb.
Zadnje luči
Enota zadnjih luči A
Odstranite vijake 1.
AVERTISSEMENT
Žarnice so pod tlakom in se lahko ob zamenjavi razletijo.
Obstaja nevarnost poškodb.
Rahlo zasukajte sklop luči, da dostopite do nosilca žarnice 2.
Odpnite nosilce žarnic, tako da jih zasukate za četrt obrata.
Odpnite žarnice, tako da rahlo pritisnete nanje in jih zasukate za četrt obrata.
Smerokazi3
Bajonetna žarnica hruškaste oblike PY 21W
Pozicijske in zavorne luči4
Bajonetna žarnica hruškaste oblike P 21/5W

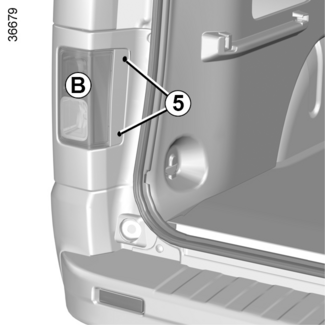

Enota zadnjih luči B
Odstranite vijake 5.
Izvlecite sklop luči.
Zasukajte nosilec žarnice 6 ali 7 in ga izvlecite.
Zamenjajte pregorelo žarnico.
Ponovno namestite nosilec žarnice in ga pritrdite, tako da ga zasukate.
Prepričajte se, da je dobro pritrjen.
Ponovno namestite sklop luči in privijte vijake.
- 6.
- (samo na voznikovi strani)
- Zadnja meglenka
- Bajonetna žarnica hruškaste oblike W16W
- 7.
- Luč za vzvratno vožnjo
- Bajonetna žarnica hruškaste oblike W16W
Tretja zavorna luč na zadnjih krilnih vrat
Odstranite matice 8.
Z zunanje strani izvlecite luč postrani, da si zagotovite dostop do žarnice 9.
Bajonetna žarnica hruškaste oblike P 21W
Tretja zavorna luč na dvižnih prtljažnih vratih
Odstranite matice 10.
Z zunanje stani izvlecite luč, da boste prišli do žarnice 11.
Bajonetna žarnica hruškaste oblike P 21W
Lučka za osvetlitev registrske tablice
Dostop do žarnice je enak pri vozilih s krilnimi in z dvižnimi vrati.
Odpnite lučko 12 (s ploščatim izvijačem).
Snemite pokrovček lučke, da boste lahko prišli do žarnice.
Vrsta žarnice: W5W.
