KAMERA ZA VZVRATNO VOŽNJO

  • 1
  • 2
  • 3
  • 4
  • 5

Delovanje

Ko vozilo vozi vzvratno, kamera 1 na prtljažnih vratih prikazuje pogled območja okoli zadnjega dela vozila na zaslonu multimedijskega sistema 2 z dvema vodilnima črtama 3 in 4 (nepremično in pomično).

Ta sistem uporablja več vodilnih črt za delovanje (pomično za smer vozila in nepremično za razdaljo). Ko je doseženo rdeče območje, si za natančno zaustavitev pomagajte s prikazom odbijača.

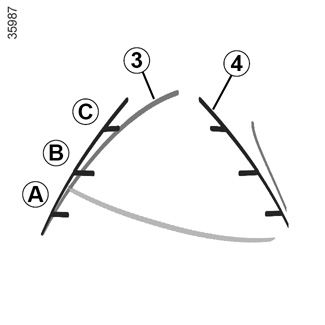

Fiksni indikator oddaljenosti 3

Fiksni indikator oddaljenosti sestavljajo barvne oznake AB in C, ki kažejo razdaljo za vozilom:

- A (rdeča) na razdalji približno 30 centimetrov od vozila;

- B (rumena) na razdalji približno 70 centimetrov od vozila;

- C(zelena) na razdalji približno 150 centimetrov od vozila.

Ta indikator oddaljenosti se ne premika in kaže smer vozila pri poravnanih kolesih.

Pomični indikator oddaljenosti 4

Na zaslonu multimedijskega sistema 2 je prikaz modre barve. Prikazuje smer vozila glede na položaj volana.

Posebnost

Prepričajte se, da kamera ni prekrita (z umazanijo, blatom, snegom, zarošena itd.).

Vklop, izklop kamere za vzvratno vožnjo

Pri zaustavljenem vozilu in delujočem motorju na zaslonu multimedijskega zaslona 2 lahko dodate ali odstranite vodila in prilagodite nastavitve kamere slike (svetlost, kontrast itd.). Za dodatne informacije glejte navodila za multimedijski sistem.

Ob vsakem zagonu vozila se funkcija vklopi v načinu, ki je bil v uporabi ob zadnji zaustavitvi.

Zaslon prikazuje zrcalno sliko kot vzvratno ogledalo.

Indikatorji oddaljenosti so prikazani s projekcijo na ravnih tleh. Te informacije ne smete upoštevati, ko se prikaže na navpični površini predmeta ali na predmetu, postavljenem na tleh.

Predmeti, ki se pojavijo na robu zaslona, so lahko deformirani.

V primeru močne svetlobe (sneg, vozilo na soncu itd.) je lahko vidljivost kamere motena.

Če je prtljažnik odprt ali slabo zaprt, se prikaže sporočilo »Odprt pokrov prtljažnika«, prikaz kamere pa izgine.

Ta funkcija predstavlja dodatno pomoč pri vožnji. Zato ne more v nobenem primeru nadomestiti voznikove pazljivosti in odgovornosti.

Voznik mora biti vedno pripravljen na nenadne nepredvidene dogodke, ki se lahko zgodijo med vožnjo: zato med manevriranjem vedno pazite, da v okolici vozila ni majhnih, ozkih premičnih ovir (kot so na primer otroci, živali, otroški vozički, kolesa, večji kamni, stebriček itd.) v mrtvem kotu.
